低合金方矩管生產(chǎn)核心解析

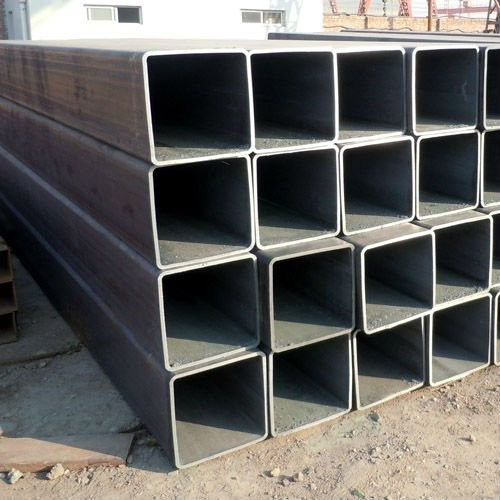

　　一、生產(chǎn)工藝與流程

　　低合金方矩管的生產(chǎn)以Q345、Q355、16Mn等低合金鋼為原料，通過(guò)以下主流工藝成型：

　　熱軋工藝

　　流程：鋼坯加熱至1200℃以上→粗軋機(jī)開(kāi)坯→精軋機(jī)定徑→冷床冷卻→矯直→切割定尺。

　　特點(diǎn)：生產(chǎn)效率高(單線日產(chǎn)可達(dá)200噸)，成本低，但尺寸精度(±1mm)和表面質(zhì)量(存在氧化皮)略遜于冷軋。

　　適用場(chǎng)景：大批量生產(chǎn)常規(guī)規(guī)格(如100×100×5mm至400×400×20mm)，用于建筑結(jié)構(gòu)、機(jī)械框架等。

　　冷軋工藝

　　流程：熱軋卷板開(kāi)卷→酸洗去除氧化皮→冷軋機(jī)多道次軋制→高頻焊接→熱處理消除應(yīng)力→定尺切割。

　　特點(diǎn)：尺寸精度高(±0.3mm)，表面光潔度達(dá)Ra3.2μm，但生產(chǎn)成本較熱軋高15%-20%。

　　適用場(chǎng)景：精密機(jī)械、汽車制造等領(lǐng)域，如生產(chǎn)30×30×2mm至150×150×8mm方矩管。

　　二、關(guān)鍵質(zhì)量控制點(diǎn)

　　化學(xué)成分控制

　　嚴(yán)格按GB/T 1591-2018標(biāo)準(zhǔn)控制Mn、Si等合金元素含量。例如，Q355B方矩管要求Mn含量1.20%-1.60%，以確保屈服強(qiáng)度≥355MPa。

　　檢測(cè)方法：采用光譜分析儀對(duì)每爐鋼水進(jìn)行成分檢測(cè)，誤差控制在±0.05%以內(nèi)。
